Öne çıkan noktalar

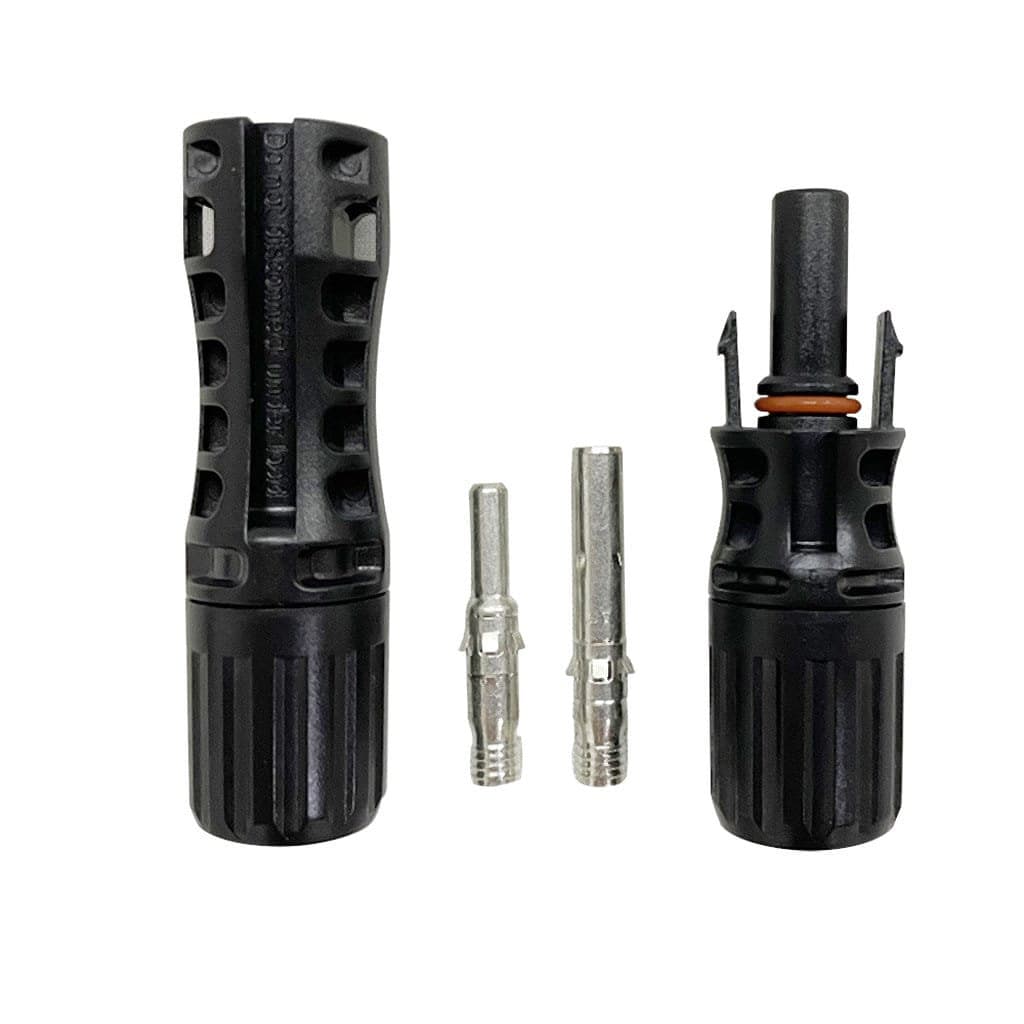

- MC4 konnektörlerde 1000 V ve 1500 V seçenekleri vardır; seçim, dizinin (string) açık devre geriliminin hangi sınırın altında kaldığına göre yapılır.
- MC4 konnektör pense ile değil, kendi sıkma aparatıyla sıkılmalıdır. Yetersiz sıkılan bağlantıda temas direnci artar; bu, üretim kaybına, konnektörün ısınmasına ve zamanla yangın riskine yol açar.
- DC tarafındaki bağlantılar açık havada yıllarca çalışır: konnektörlerin dişi-erkek eşleşmesi aynı marka/tip olmalı, farklı üreticilerin konnektörleri karıştırılmamalıdır.

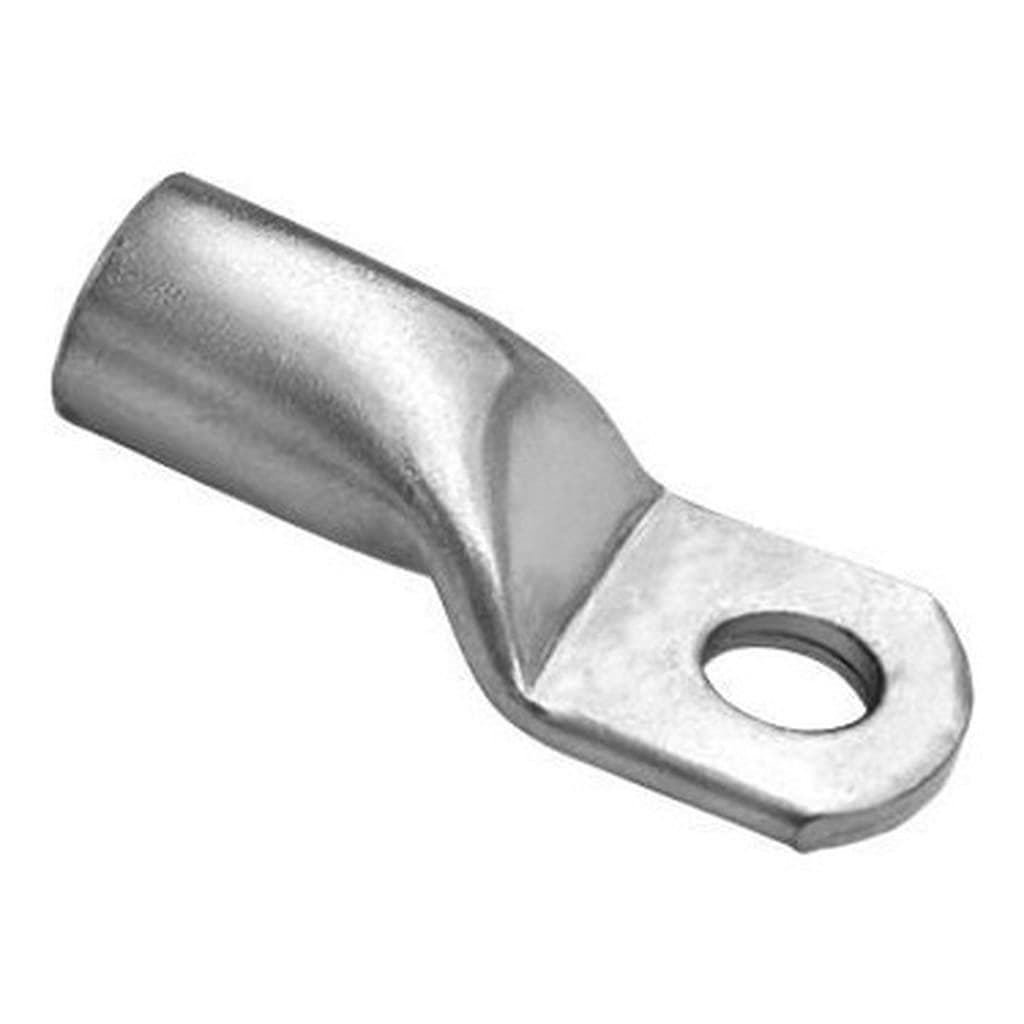

- Kablo papucu ve sıkma pensesi, akü-inverter arasındaki yüksek akım taşıyan kalın kablolarda güvenli bağlantı için gereklidir; bu noktada gevşek bağlantı en sık karşılaşılan arıza nedenlerinden biridir.
Bu yazı çatı GES kurulumu rehberimizin bir parçasıdır. Konunun tamamı için: Çatı GES Kurulumu Rehberi →
Sık Sorulan Sorular
MC4 konnektörü normal pense ile sıkabilir miyim?+
Sıkmayın. MC4 konnektörün metal terminali, kablo kesitine uygun profilde sıkılmak üzere tasarlanmıştır ve bunu ancak MC4 sıkma aparatı yapabilir. Normal pense ile yapılan sıkma temas yüzeyini bozar; bağlantı direnci artar, konnektör yük altında ısınır ve zamanla erime veya yangına kadar gidebilecek arıza oluşur. Ayrıca gövdeyi kapatmak için MC4 anahtarı kullanmak gerekir.
1000 V mu 1500 V mu MC4 konnektör almalıyım?+
Belirleyici olan dizideki panellerin toplam açık devre gerilimidir (Voc). Konut ölçeğindeki çoğu çatı kurulumunda ve tüm karavan/off-grid sistemlerde 1000 V konnektörler yeterlidir. 1500 V konnektörler, uzun diziler kullanılan büyük ticari ve arazi kurulumlarında gerekir. Sisteminizin ekipmanı 1500 V sınıfıysa konnektörün de 1500 V olması gerekir; karışık kullanmayın.
Panelleri seri mi paralel mi bağlamalıyım?+
Seri bağlantı gerilimi artırır, akımı sabit tutar; paralel bağlantı akımı artırır, gerilimi sabit tutar. Doğru seçim inverterinizin veya MPPT şarj kontrol cihazınızın kabul ettiği giriş gerilimi ve akım aralığına bağlıdır; cihazın maksimum giriş gerilimi hiçbir koşulda aşılmamalıdır (soğuk havada panel gerilimi yükselir, hesabı buna göre yapın). Bağlantı şeklinden emin değilseniz kurulum öncesinde bize danışın.
